Penaik Tegangan 12 Volt ke 24 Volt Aki

Rangkaian ini disebut juga dengan Booster tegangan 12 volt ke 24 volt. Batrai dapat diganti dengan kapasitas 6 volt, tetapi tegangannya tidak lagi menjadi 24 volt, kira-kira menjadi 12 volt. 2 kali tegangan sumber.

Sebaiknya Trafo yang digunakan mengandung ferit toroid, 3 / 4 "OD (30mm) sebuah inti E dengan kumparan, untuk mengurangi produksi RFI, yang bisa digunakan antara tegangan sumber 5 s/d 13 Volt. Jika melebihi rentang tegangan sebaiknya jumlah kumparan trafo ditambah.

Kapasitor primer berupa poliester atau polypropylene. Sebaiknya menggunakan polypropylene karena berada di ballast lampu.

Jangan lupa memasang pendingin pada transistornya.

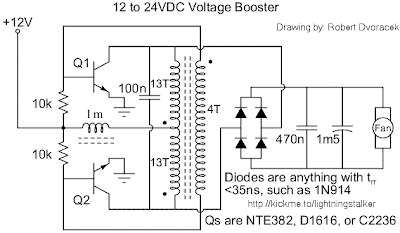

Gambar Rangkaian Penaik Tegangan 12 Volt ke 24 Volt Aki
